油田開采的初期，油藏往往有較大能量，石油依靠能量可由地下流至地上。隨著油藏能量不斷消耗，當油藏能量不足以靠自身能量使石油沿井筒流至地面時，必須人為的補充能量才能使石油開采至地面，我們統稱其為人工舉升。

本節課將為大家介紹人工舉升含義，機采電泵系統構成及各部分功能及海上電潛泵機組安裝過程等。
Oilmooc VC No.13 人工舉升技術概述
人工舉升含義將油氣從井底舉升到地面的人為技術
人工舉升是人為向井底補充能量，維持一個低的井底生產壓力，使地層能夠輸出所要求的油藏流體。
針對在自噴晚期或者由于地層的地質特點，一開始就不能自噴的油井，我們就必須安裝一個合適的人工舉升裝置來進行油氣的開采。

井底為節點的節點分析圖

如上圖所示，隨著油田不斷開發，地層能量逐漸消耗，IPR曲線下移，這時需安裝人工舉升裝置，下移油管流入曲線，以獲得更低的井底流壓，從而維持產量。
人工舉升類型有桿泵和無桿泵采油技術
有桿泵采油主要是指利用抽油桿上下往復運動進行驅動的抽油方式。
無桿泵采油是指利用電纜或高壓液體傳遞能量進行抽油的方式。主要包括電潛泵、螺桿泵、水力射流、氣舉采油等。

有桿泵采油示意圖

渤海礦區常用舉升類型電潛泵和螺桿泵
渤海礦區常用的舉升類型為電潛泵和螺桿泵技術。
電潛泵技術是把離心泵和電動機下入井中，把油舉升到地面的采油技術。
電潛泵是由多級葉導輪串聯在一起的一種電動離心泵，與普通離心泵工作原理相似。

潛油電泵組件圖

螺桿泵是以液體產生的旋轉位移為泵送基礎的一種新型采油裝置。
螺桿泵工作原理
螺桿泵是一種容積泵，由兩個相互嚙合的螺旋組成，即轉子和定子，或稱螺桿或襯套組成。隨著轉子的轉動，密封內的腔體由泵的吸入端向排出端運動。當螺桿泵在井下液體中工作時，井下流體在泵吸入口壓力的作用下被壓入螺桿泵敞開的腔室，并隨著腔室的軸向移動，不斷地排至泵出口。
電潛泵采油系統構成井下和地面兩大部分
電潛泵采油系統由井下和地面兩大部分組成。
電潛泵的井下部分主要由電機、潛油泵、保護器、分離器、測壓裝置、動力電纜、單流閥、測壓閥／泄油閥、扶正器、電纜護罩組成。
電潛泵的地面部分由配電盤、變壓器、控制柜或變頻器、接線盒和采油樹井口組成，部分特殊油田還配有變頻器集中切換控制柜。

電潛泵系統構成示意圖

1 電機
電潛泵電機又叫潛油電機，它是電潛泵機組的原動機，一般位于最下端。工作原理與普通三相異步電機一樣，把電能轉變成機械能。
2 潛油泵
潛油泵為多級離心泵。電潛泵分節，節中分級，每級就是一個離心泵。
3 保護器
是電潛泵所特有的。其 位于電機與氣體分離器之間，上端與分離器相連，下端與電機相連，起保護電機作用。
4 氣體分離器
氣體分離器，又叫油氣分離器，位于潛油泵的下端，是泵的入口。其作用是將油井生產流體中的自由氣分離出來。
5 測壓裝置
電潛泵井測壓系統有兩大類，一類是電子式的，一類是機械式的。主要用于監測油井的供液和電機工作溫度情況。
6 單流閥
其作用主要是：保持足夠高的回壓，使得泵在啟動后能很快在額定點工作；防止停泵后泵以上流體回落引起機組反轉脫扣；便于生產管柱驗封。
7 泄油閥
是檢泵作業上提管柱時油管內流體的排放口，以減輕修井機負荷和防止井液污染平臺甲板和環境。
8 動力電纜電機與地面供電和控制系統相聯系，傳送電力紐帶和PSI/PHD信號的通道。
9 電纜護罩電纜護罩與電纜一起通過綁帶固定在油管外表面，防止電纜在下井過程中受到機械損傷。
10 扶正器
扶正器主要用于斜井，位于電機尾部，使電機居中，使得電機外部過流均勻，散熱環境好，防止電機局部高溫而損壞。
螺桿泵采油系統構成地面驅動螺桿泵與潛油電機驅動螺桿泵
地面驅動螺桿泵
地面驅動螺桿泵的動力裝置在地面，其原動機一般是電機，通過不同的傳輸方式將電機的轉動傳輸?shù)骄谏戏降尿寗宇^，然后通過抽油桿傳遞給井下螺桿泵的轉子進行抽油。因此它也是由地面和地下兩大系統組成。
地面系統

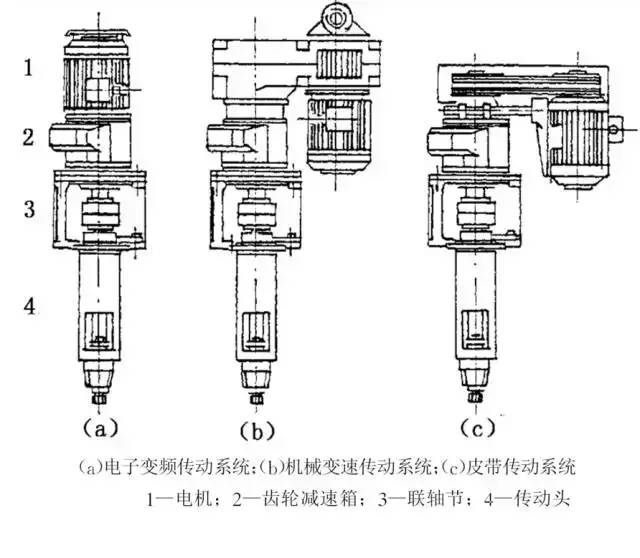

包括傳動系統、傳動頭和聯軸節總成三大部分。
井下系統

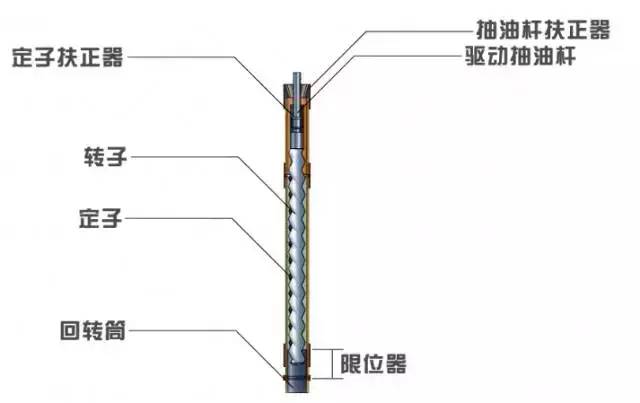

一般主要由定子、轉子、回轉筒、限位器、抽油桿、抽油桿扶正器、定子扶正器、尾管、封隔器、錨定裝置等組成。地面驅動系統包括傳動系統、傳動頭和聯軸節總成三大部分。
潛油電機驅動螺桿泵
與電潛泵基本組成基本相似，所有運動件都在地下。地下抽油系統由潛油電機、齒輪減速器、保護器、撓性軸和潛油螺桿泵及吸入口等組成。諸如泄油閥、測壓閥等管柱附件和地面系統與電潛泵一樣。
電潛泵機組安裝過程入井前檢查、設備入井
入井前檢查
入井前需要對地面設備，井下機組，電機、保護器、分離器、離心泵及電纜等分別進行檢查。
設備入井
常規機組順序為扶正器+井下傳感器+電機+保護器+分離器+泵+泵出口+油管。
其它舉升技術類型水力射流泵和氣舉采油
水力射流泵
水力射流泵簡稱射流泵，是一種特殊的水力泵。
工作原理
射流泵通過噴嘴將動力液高壓勢能轉變?yōu)楦咚賱幽堋Ｔ诤砉軆龋咚賱恿σ号c低速產液混合，進行動量交換。通過擴散管將動能轉變?yōu)殪o壓，將混合物采到地面。
氣舉采油
氣舉采油是指人為地從地面將高壓氣體注入停噴的油井中，以降低舉升管中的油壓梯度，利用氣體的能量舉升液體的一類人工舉升方法。
工作原理
基于U型管原理，通過地面向油套環空（反舉）或油管（正舉）注入高壓氣體，使之與地層流體混合，降低液柱密度和對井底的回壓，建立起將液體舉升到地面的生產壓差，從而提高油井產量。

氣舉系統組成示意圖
